پی سی بی pcb دایره ای 157 ال ای دی قطر 12 میلی متر

پی سی بی pcb دایره ای 157 ال ای دی قطر 12 میلی متر

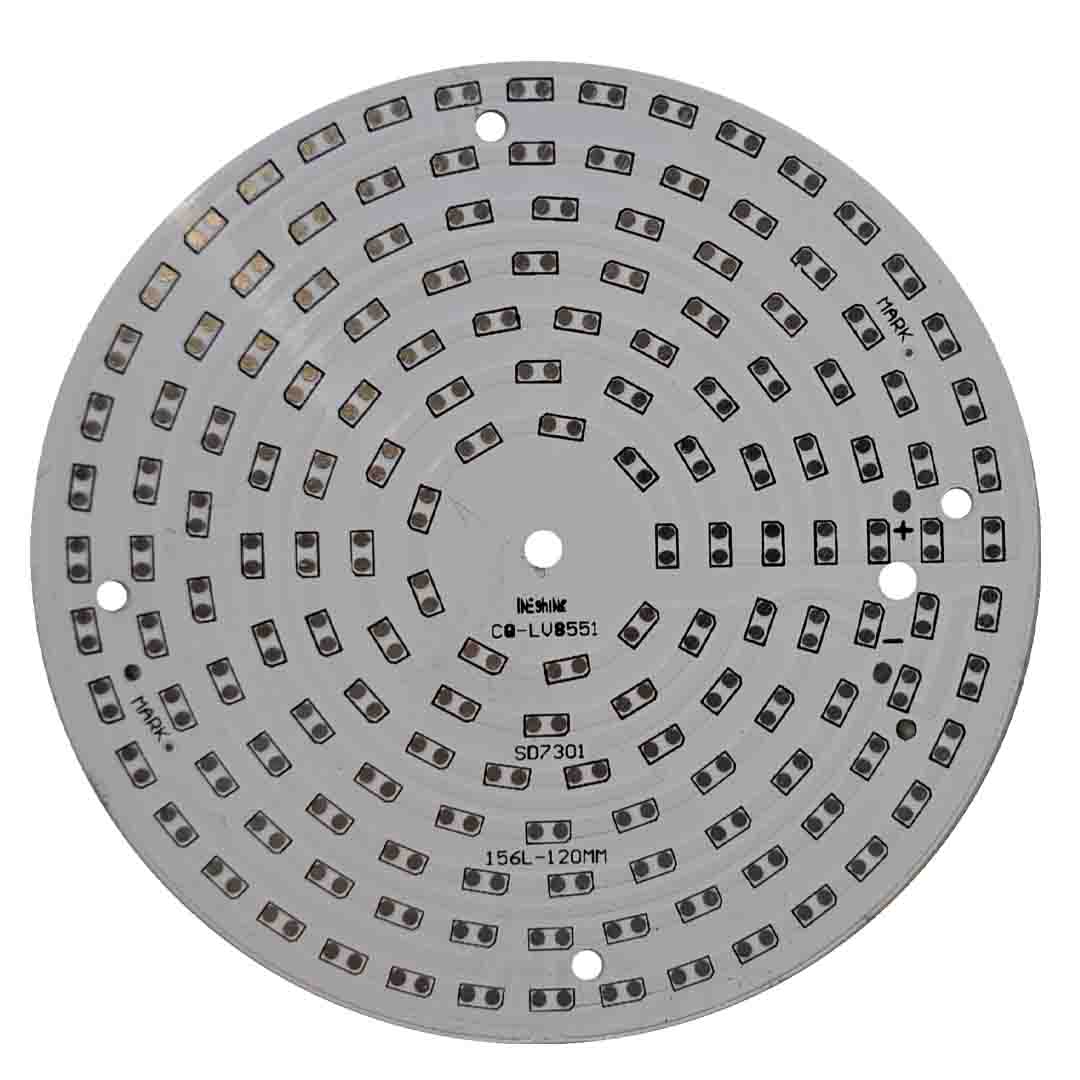

“پی‌سی‌بی دایره‌ای 157 ال‌ای‌دی قطر 12 میلی‌متر” معمولاً منظور یک برد آماده با شکل دایره‌ای هست که روی آن 157 عدد LED نصب شده یا جای نصبش تعبیه شده.
این بردها معمولاً برای نورافکن‌ها، چراغ‌های سقفی، پروژکتورهای SMD و چراغ‌های مهتابی گرد استفاده می‌شن.

🔍 مشخصات معمول این نوع PCB:

• شکل: دایره‌ای

• تعداد LED: 157 عدد

• قطر برد: حدود 12 سانتی‌متر (120 میلی‌متر)

• نوع LED: معمولا SMD 5730 یا 5630 یا 2835

• جنس: آلومینیوم یا فایبرگلاس (ALU بهتره چون گرما رو پخش می‌کنه)

• ولتاژ کاری:

  • اگه خامه: نیاز به درایور LED داره

  • معمولاً ولتاژ مستقیم 220 نمی‌خوره

• کاربرد: نور زیاد، پخش یکنواخت نور، مصرف پایین

🔧 نکته مهم:

اگه فقط “PCB” باشه یعنی بدون LED – فقط برد خالی.
اگه “LED PCB” باشه یعنی LEDها نصب شدن و آماده استفاده است.

فروض

• تعداد LED = 157

• نوع LED نامشخص → سه سناریو متداول در نظر گرفته شده:

  1. کم‌قدرت (مثلاً LEDهایی که ~20 mA و ~3.0 V می‌کشن → تقریباً 0.06 W هر LED)

  2. میان‌رده (LED SMD معمولی مثل 2835/3528/5630 مصرف حدود 0.2 W هر LED)

  3. پرقدرت (LEDهای توان‌بیشتر مثل 5730/0.5W یا LEDهای 150 mA → 0.5 W هر LED)

محاسبات (دقیق، رقم به رقم)

• سناریو 1 — 0.06 W × 157 =
  157 × 0.06 = 942 ÷ 100 = 9.42 W

• سناریو 2 — 0.20 W × 157 =
  157 × 0.2 = 314 ÷ 10 = 31.4 W

• سناریو 3 — 0.50 W × 157 =
  157 × 0.5 = 157 ÷ 2 = 78.5 W

پیشنهاد درایور (حاشیه ایمنی 10–20%)

• برای 9.42 W → درایور حداقل 11–12 W؛ پیشنهاد: 12–15 W (ثابت ولتاژ/جریان بستگی دارد).

• برای 31.4 W → درایور حداقل 35–40 W؛ پیشنهاد: 40–50 W.

• برای 78.5 W → درایور حداقل 90–95 W؛ پیشنهاد: 100 W (یا دو درایور موازی/سری‌بندی مناسب).

نکات فنی مهم (برای انتخاب صحیح درایور)

1. ثابت ولتاژ یا ثابت جریان؟

   • اگر PCB طوری طراحی شده که LEDها در شاخه‌های سری/موازی قرار دارند و نیاز به in-circuit constant current دارند، باید از Constant Current Driver با آمپر مناسب استفاده شود.

   • اگر PCB برای تغذیه مستقیم 12V/24V ساخته شده (روی برد یا روی پدها معمولاً نوشته می‌شود)، از Constant Voltage (مثلاً 12V یا 24V) استفاده کن.

2. ولتاژ هر LED سفید ≈ 3.0–3.4 V — اگر بخواهی LEDها را سری ببندی، تعداد هر شاخه و مجموع Vf تعیین‌کننده‌ی ولتاژ درایور است.

3. گرما: اگر برد آلومینیومی نیست یا خنک‌کن مناسب ندارد، LEDهای پرقدرت سریع داغ می‌کنند — خنک‌کاری لازم است.

4. ضریب اطمینان: همیشه درایوری با کمی ظرفیت اضافی انتخاب کن (مثلاً 20% بالاتر از محاسبه) تا درایور تحت بار دائمی نباشد.
