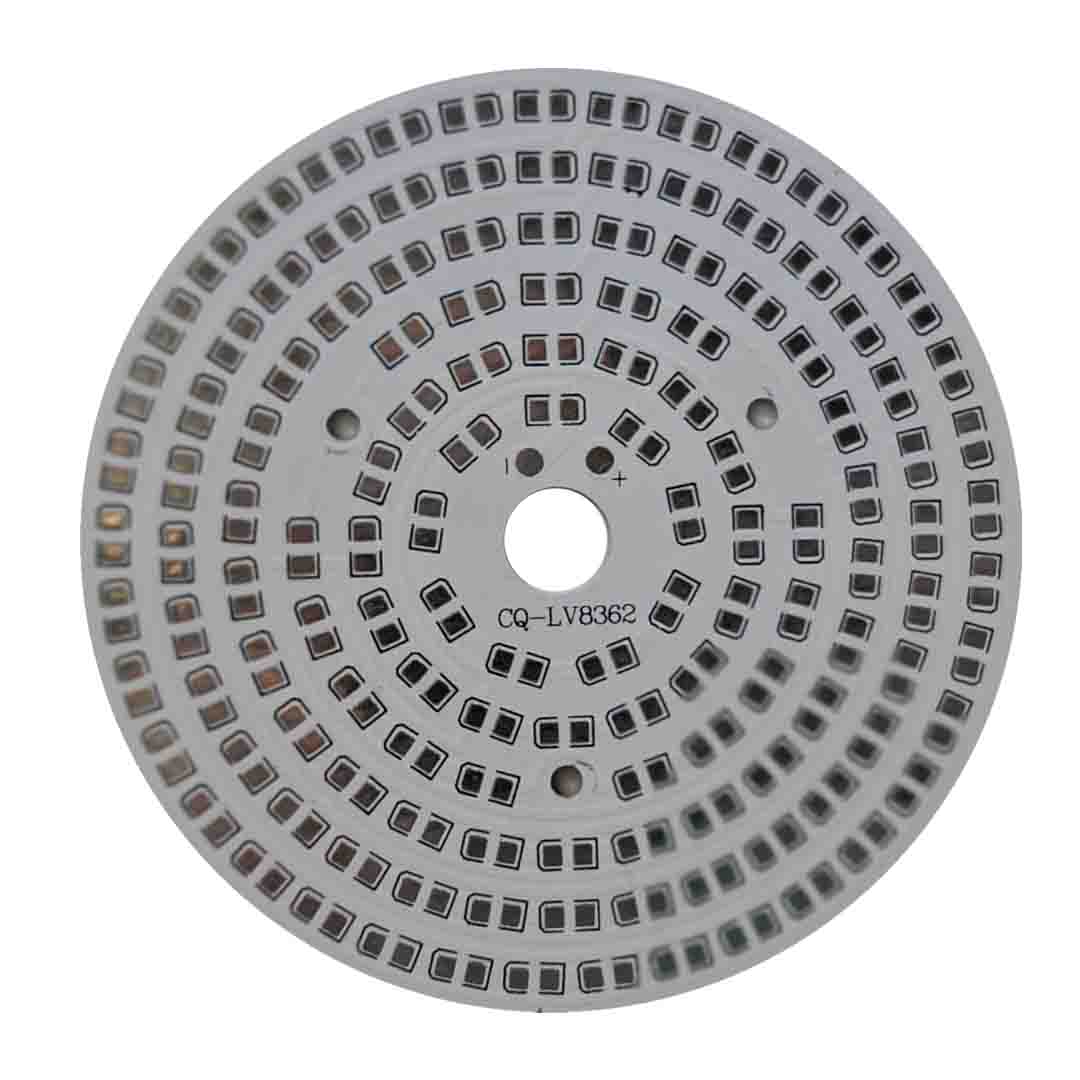

پی سی بی pcb دایره ای 135 ال ای دی قطر 10/5 میلی متر

پی سی بی pcb دایره ای 135 ال ای دی قطر 10/5 میلی متر

توضیح فنی PCB دایره‌ای با ۱۳۵ LED قطر ۱۰.۵ میلی‌متر

این نوع برد معمولاً در دستهٔ ماژول‌های نورانی High-Density قرار می‌گیرد و برای مصارف زیر استفاده می‌شود:

• نورافشان‌های تزیینی

• چراغ‌های سقفی LED

• رینگ‌لایت‌ها

• تجهیزات تابلو LED و روشنایی‌های صنعتی

۱. ابعاد و هندسه

• شکل: دایره‌ای

• تعداد LED: ۱۳۵ عدد

• قطر هر LED: حدود ۱۰.۵ میلی‌متر

• چیدمان: معمولاً در چند ردیف متحدالمرکز جهت پخش یکنواخت نور

۲. نوع LEDهای مناسب

LEDهای قطر ۱۰.۵ میلی‌متر معمولاً Hi-Power یا Super Bright هستند.
مصرف این LEDها ممکن است بین ۰.۲ تا ۱ وات برای هر LED بسته به مدل باشد.

۳. ولتاژ و نحوه اتصال

این بردها در چند مدل وجود دارند:

مدل سری – ولتاژ بالا

• LEDها در چند رشته سری بسته می‌شوند.

• ورودی برد می‌تواند ۱۲V، 24V، 220V (درایوری) باشد.

• معمولاً نیاز به یک درایور جریان ثابت دارند.

مدل موازی – ولتاژ پایین

• برای ورودی ۱۲ ولت یا ۲۴ ولت مناسب است.

• جریان مصرفی به شدت بستگی به نوع LED دارد.

۴. توان تقریبی

اگر فرض کنیم LEDها هرکدام 0.2W باشند:

اگر 0.5W باشند:

اگر نوع High-Power باشند تا 1W نیز می‌رود.

۵. موارد مهم هنگام استفاده

• نیاز به هیت‌سینک (خنک‌کننده آلومینیومی)

• انتخاب درایور مناسب جریان ثابت

• دوری از اتصال اشتباه قطبی

• عدم استفاده بدون خنک‌کننده (باعث سوختن LEDها)

برای خرید تعداد بیشتراز این محصول و استعلام موجودی با مماس الکترونیک با شماره 09198518690 در تماس باشید .
