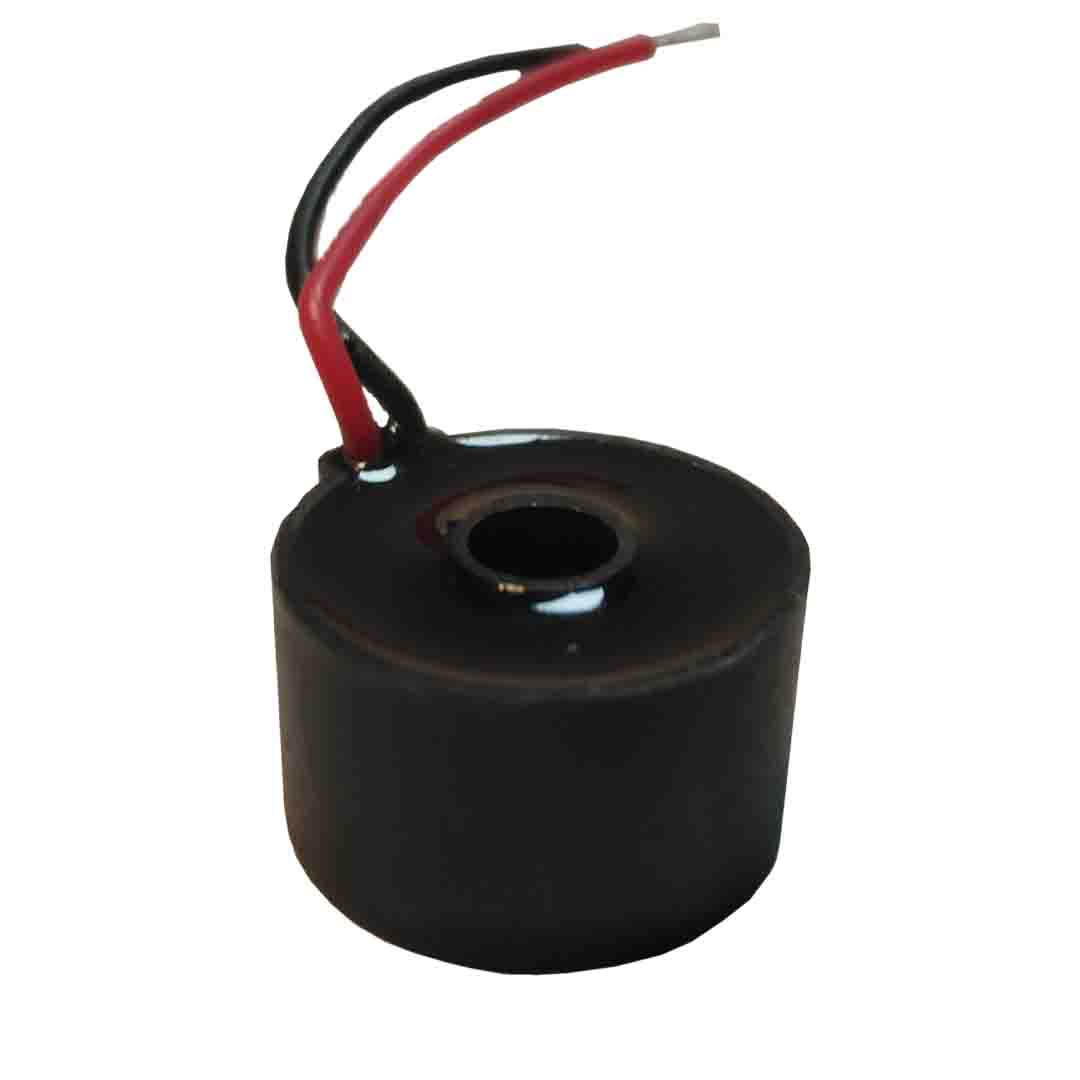

ترانس جریان ZMCT102W یک سنسور اندازه‌گیری جریان متناوب (AC) است که برای اندازه‌گیری جریان‌های کوچک تا حدود 5 آمپر AC طراحی شده است. این قطعه در پروژه‌های الکترونیکی، سیستم‌های هوشمند، و مدارهای اندازه‌گیری مصرف برق بسیار کاربرد دارد.

بیایید بخش‌های مختلف آن را واضح‌تر بررسی کنیم 👇

🧩 مشخصات فنی پایه ZMCT102W

⚙️ نحوه عملکرد

ترانس ZMCT102W دقیقاً مانند یک ترانسفورماتور عمل می‌کند:

• سیمی که جریان AC از آن عبور می‌کند، نقش اولیه ترانس را دارد.
• داخل ترانس، یک سیم‌پیچ ثانویه وجود دارد که جریان کوچکی القا می‌شود.
• این جریان کوچک متناسب با جریان عبوری از سیم اصلی است — یعنی جریان ورودی و خروجی نسبت خطی دارند.
• پس از آن، این جریان را می‌توان با مقاومت باری (Load resistor) به اختلاف ولتاژ قابل اندازه‌گیری تبدیل کرد و به میکروکنترلر یا ADC داد.

🔌 روش اتصال به مدار

مثلاً در مدار اندازه‌گیری با Arduino یا ESP32:

1. یک سیم از بار یا منبع برق AC را از داخل ترانس عبور می‌دهید.
2. دو پایه خروجی ترانس را به مقاومت باری (مثلاً 100Ω تا 200Ω) وصل می‌کنید.
3. خروجی ولتاژی مقاومت را به ورودی آنالوگ میکروکنترلر می‌دهید.
4. با کالیبراسیون نرم‌افزاری، مقدار جریان واقعی را محاسبه می‌کنید.

💡 کاربردهای رایج

• اندازه‌گیری جریان مصرف وسایل خانگی
• سیستم‌های اندازه‌گیری توان یا انرژی (مثل کنتور هوشمند)
• محافظت از مدار با تشخیص اضافه‌بار
• پروژه‌های هوشمندسازی برق و مانیتورینگ انرژی

⚠️ نکات هنگام استفاده

• فقط برای جریان متناوب AC است، نه DC.
• جریان ابتدایی نباید بیش از مقدار نامی باشد (معمولاً 5A).
• برای دقت بالا، از مقاومت باری دقیق و کالیبراسیون نرم‌افزاری استفاده کنید.
• سیم عبوری باید از داخل هسته ترانس بگذرد، نه از کنار آن.
