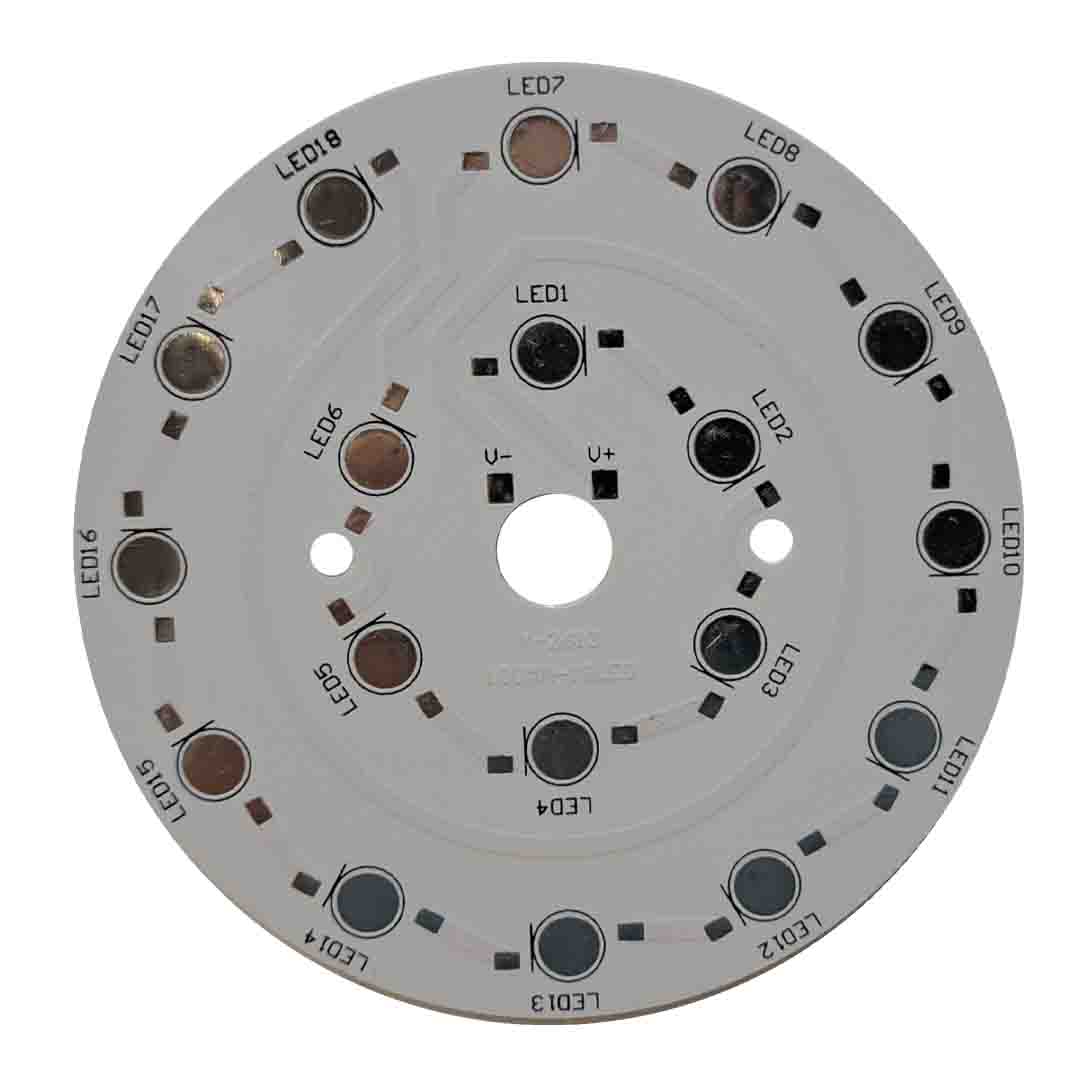

تعریف و ساختار PCB دایره‌ای 18LED (قطر: 10 میلی‌متر)

برد مدار چاپی دایره‌ای موسوم به Circular LED PCB یک صفحه‌ی الکترونیکی کوچک با ساختار حلقه‌ای است که بر روی آن 18 عدد LED نصب می‌شود. قطر این برد 10 میلی‌متر بوده و به همین دلیل در دسته‌ی بردهای بسیار فشرده و میناتوری قرار می‌گیرد. این نوع پی‌سی‌بی معمولاً در کاربردهای روشنایی نقطه‌ای، چراغ‌های SMD کوچک، ماژول‌های تزئینی و نشانگرهای نور صنعتی به‌کار می‌رود.

ویژگی‌های فنی

۱. ابعاد و طراحی

• قطر کلی برد: 10 mm

• تعداد LED‌ قابل نصب: 18 عدد

• آرایش LEDها: معمولاً حلقه‌ای (Ring-Type) با فاصله‌ی یکنواخت

۲. نوع متریال PCB

• معمولاً FR-4

• در توان‌های بالا نسخه‌ی آلومینیومی (MCPCB) نیز دیده می‌شود

۳. مسیرهای الکتریکی

• غالباً در دو بخش:

  • مسیر سری یا چند سری-چند موازی

  • نقاط لحیم‌کاری مثبت و منفی در بخش پشتی یا لبه‌ی برد قرار می‌گیرد

۴. نوع LED استفاده‌شونده

• SMD 2835 یا SMD 3014 برای نورپردازی

• SMD 0603 / 0805 برای نشانگرهای کوچک

• ولتاژ کاری بسته به آرایش LEDها (سری/موازی) تغییر می‌کند:

مثال:

• اگر 18 LED به‌صورت ۶ رشته‌ی ۳ تایی سری بسته شوند → ولتاژ حدود ۹ تا ۱۰.۵ ولت

• اگر 18 LED همه سری شوند → ولتاژ حدود 54–60V

کاربردها

• چراغ‌های تزئینی حلقه‌ای (Ring Light)

• نور پس‌زمینه ساعت‌ها و دستگاه‌ها

• چراغ‌های کوچک موتوری یا دوچرخه

• ماژول‌های نور مهتابی کوچک

• پروژه‌های DIY الکترونیکی

• نور نقطه‌ای داخل پنل‌ها

مشخصات معمول جریان و توان

بستگی به نوع LED دارد:

• نوع کم‌توان:
  جریان 20mA برای هر رشته
  توان کل: بین 0.5W تا 2W

• نوع پرنور (مانند 2835):
  جریان 60–150mA
  توان: 1W تا 3W

برای خرید تعداد بیشتراز این محصول و استعلام موجودی با مماس الکترونیک با شماره 09198518690 در تماس باشید .
